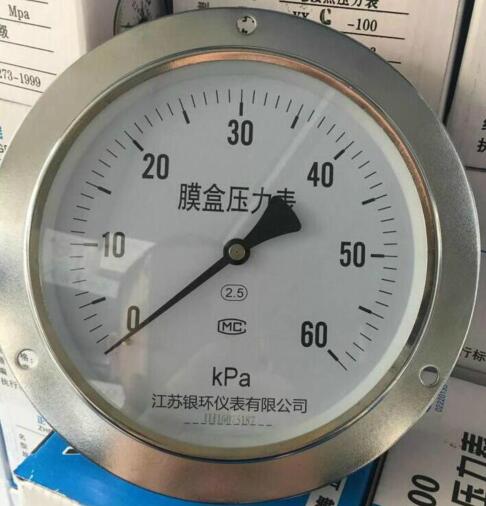

軸向帶邊不銹鋼膜盒壓力表

精品推薦
軸向帶邊不銹鋼膜盒壓力表適用于測量對銅合金起腐蝕作用，無爆炸危險的微壓和負壓。廣泛用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現 場指示。

詳細說明

型號：YHYE-60BZT/100BZT/150BZT軸向帶邊不銹鋼膜盒壓力表詳細介紹

YHYE-60BZT/100BZT/150BZT軸向帶邊不銹鋼膜盒壓力表適用于測量對銅合金起腐蝕作用，無爆炸危險的微壓和負壓。廣泛用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現 場指示。膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。
膜盒壓力表可測量有一定腐蝕性的氣體或液體的微小壓力。儀表的外殼及導壓系統采用1Cr18Ni9不銹鋼材料。
膜盒壓力表根據導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。
膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表。應用于鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。準確度等級：2.5
工作位置、環境;儀表垂直安裝;工作環境-25～100℃.相對濕度不大于80%,并且周?chē)h(huán)境中有腐蝕儀表的有害氣體;

結構原理
壓力表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。

技術參數：

型號	結構形式	準確度%	測量范圍KPa
YHYE-60B	徑向無邊	±2.5	0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0-60；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-60-0； -2～2；-3～3；-5～5；-8～8；-12～12；-20～20；-30-30
YHYE-60BT	徑向帶后邊
YHYE-60BZ	軸向無邊
YHYE-60BZT	軸向帶前邊
YHYE-100B	徑向無邊
YHYE-100BT	徑向帶后邊
YHYE-100BZ	軸向無邊
YHYE-100BZT	軸向帶前邊
YHYE-150B	徑向無邊
YHYE-150BT	徑向帶后邊
YHYE-150BZ	軸向無邊
YHYE-150BZT	軸向帶前邊
注：軸向可按要求訂做螺紋。

使用工作溫度：-40℃～100℃
