軸向無邊真空壓力表

精品推薦
軸向無邊真空壓力表通過表內的敏感元件--波登管的彈性變形，再通過表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。

詳細說明

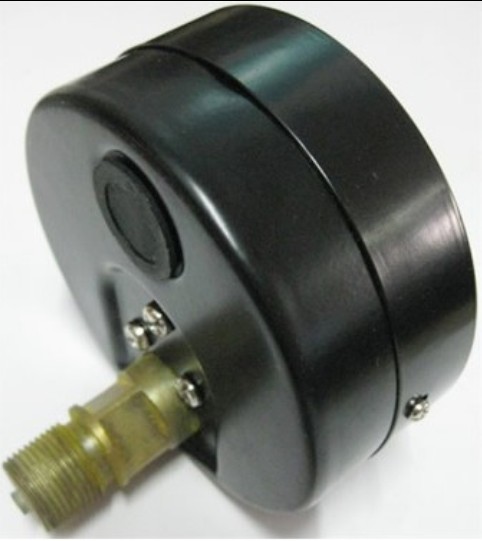

型號：YHY-60Z/100Z/150Z軸向無邊真空壓力表詳細介紹

YHY-60Z/100Z/150Z軸向無邊真空壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力。
壓力表屬于就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。在工業過程控制與技術測量過程中，由于一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性，使得一般壓力表得到越來越廣泛的應用。

原理
壓力表通過表內的敏感元件--波登管的彈性變形，再通過表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。

環境要求
使用工作溫度：-40℃～70℃
抗工作環境振動:V·H·3級;
相對濕度不大于90%;
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃) ;
執行標準：GB/T1226-2001 ;

使用注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用范圍高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。

真空壓力表型號命名

技術參數：

型號	結構形式	準確度%	測量范圍MPa
YHY-50Z	軸向無邊	±2.5	-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100；
YHY-60	徑向無邊
YHY-60T	徑向帶后邊
YHY-60Z	軸向無邊
YHY-60ZT	軸向帶前邊
YHY-100	徑向無邊	±1.6
YHY-100T	徑向帶后邊
YHY-100Z	軸向無邊
YHY-100ZT	軸向帶前邊
YHY-150	徑向無邊
YHY-150T	徑向帶后邊
YHY-150Z	軸向無邊
YHY-150ZT	軸向帶前邊
注：可按要求定做螺紋
