使用建議：
1.現場安裝完畢通電和通流前的檢查。
1 ）主管和旁通管上各法蘭、閥門、測壓孔、測溫孔及接頭應無滲漏現象；
2 ）管道振動情況是否符合說明書規定；
3 ）傳感器安裝是否正確，各部分電氣連接是否良好。
2.接通電源靜態調試在通電不通流時轉換器應無輸出，瞬時流量指示為零，累積流量無變化，否則首先檢查是否因信號線屏蔽或接地不良，或管道震動強烈而引人干擾信號。如確認不是上述原因時。
可調整轉換器內電位器，降低放大器增益或提高整形電路觸發電平，直至輸出為零。
3.通流動態調試關旁通閥，打開上下游閥門，流動穩定后轉換器輸出連續的脈寬均勻的脈沖，流量指示穩定無跳變，調閥門開度，輸出隨之改變。否則應細致檢查并調整電位器直至儀表輸出既無誤觸發又無漏脈沖為止。

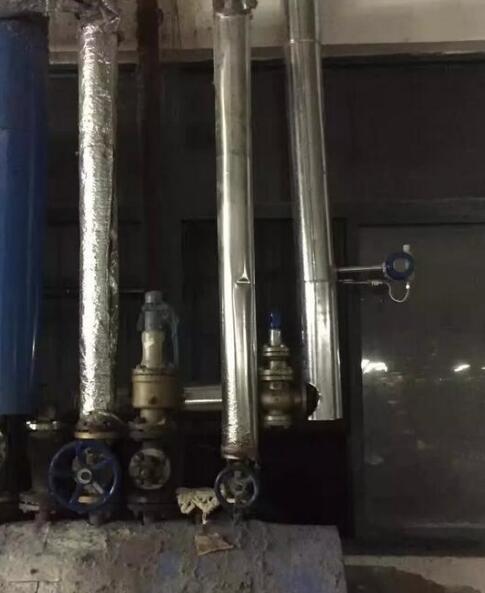

安裝
  應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。
  直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差 要≤3%，并不超過5mm。
  傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
  應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
  應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
  應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
  流量計的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。
  直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。

常見故障排除：
1.通電后，蒸汽流量計無流量時有信號輸出，接通電源，閥門未開，有信號輸出
①傳感器（或檢測元件）輸出信號的屏蔽或接地不良，引人了外界電磁干擾；
②儀表過于靠近強電設備或高頻設備，空間電磁輻射干擾，對儀表造成影響；
③安裝管道有較強的振動；
④轉換器的靈敏度過高，對干擾信號靈敏過高；
