燃氣流量計選型

　　　　我們都希望所選用的儀表能夠有高的準確度，寬的流程比，小的壓力損失，可靠性高，重復性好等等，但是，十全十美的儀表是不存在的，都有各自的優缺點，雖然不能達到我們的全部要求，但并不妨礙我們選擇合適的產品，通常情況下，燃氣流量計選用需考慮以下因素：

　　　 (1)　儀表性能：流量和總量、準確度等級、重復性、線性度、流量范圍和范圍度、壓力損失、輸出信號特性、響應時間。

　　　 (2)　流體特性：流體溫度和壓力、流體密度、粘度、化學腐蝕和結垢、壓縮系數、多相流。

　　　 (3)　安裝要求：管道布置方向、上下游直管段、管徑、維護空間、管道振動、閥門位置、防護性配件、脈動流和非定常流、防攻擊破壞。

　　　 (4)　環境條件：環境溫度、環境濕度、防爆及其它安全性、電磁場干擾。

　　　 (5)　經濟性：安裝費用、運行費用、檢定費用、維護費用、備件備品、其它性價比及技術服務因素。

　　　　根據以上選型關注內容，本著經濟、合理、實用原則，對適合城市燃氣流量計量的幾種儀表選型說明如下：

(1)　氣體羅茨流量計：儀表屬于容積式流量計，準確度高，流量范圍很寬，重復性好，穩定性好，具有溫度壓力補償，無需外供電源，極適合于城市燃氣餐飲和洗浴類工商業用戶使用。在中小流量范圍內有較高的性價比。

　        1.選型：燃氣設施額定用氣量處于儀表流量上限的60%～70%。表前必須配過濾器，一般設計為垂直安裝，上進下出。無需前后直管段。

　　　    2.安裝：儀表安裝應端正牢固。橫平豎直，一般有支撐，不受應力影響，安裝時應避免碰傷。儀表安裝前先與過濾器連接好。吹動腰輪，觀察轉動是否靈活。嚴禁帶表焊接法蘭，嚴禁帶表吹掃管線，嚴禁野蠻裝卸施工。安裝前，應預制與儀表相同尺寸的管段，代替儀表進行安裝，待焊接法蘭、吹掃、打壓、試漏等所有工作完畢后，再拆下管段，換上儀表，充分保護計量器具不受傷害。

　　　    3.維護：儀表要求有壓啟動(尤其是高壓時)，防止流量急劇變化，造成計量器具損壞，管道壓力不得超過儀表壓力傳感器的使用范圍。儀表安裝完畢后加注潤滑油到窗口刻線位置，拆表前應先排空潤滑油，油位不足時及時補充。定期清洗過濾器，注意及時更換電池。

(2)　氣體渦輪流量計：儀表屬于速度式流量計，準確度高，流量范圍寬，重復性好，穩定性較好，具有溫度壓力補償，無需外供電源，極適合于城市燃氣餐飲和鍋爐類工商業用戶使用。在中大流量范圍內有較高的性價比。

    1.選型：燃氣設施額定用氣量處于儀表流量上限的60%附近。表前必需配過濾器。一般設計為水平安裝。需要前后直管段。

    2.安裝：注意事項同腰輪流量計。

    3.維護：儀表要求有壓啟動(尤其是高壓時)，防止流量急劇變化，造成計量器具損壞，管道壓力不得超過儀表壓力傳感器的使用范圍。定期加注潤滑油，定期清洗過濾器，注意及時更換電池。

(3)　旋進旋渦流量計：儀表屬于速度式流量計。準確度不高，流量范圍窄，重復性一般，抗振性能差，具有溫度壓力補償，無需外供電源，適合于城市燃氣鍋爐類工商業用戶使用。在中流量范圍內有較高的性價比企業單位內部廣大運用此表。

    1.選型：燃氣設施額定用氣量處于儀表流量上限的60%附近。表前必需配過濾器。一般設計為水平安裝。需要前后直管段。

    2.安裝：注意事項同上流量計。

    3.維護：儀表要求有壓啟動(尤其是高壓時)，防止流量急劇變化，造成計量器具損壞，管道壓力不得超過儀表壓力傳感器的使用范圍。定期加注潤滑油，定期清洗過濾器，注意及時更換電池。

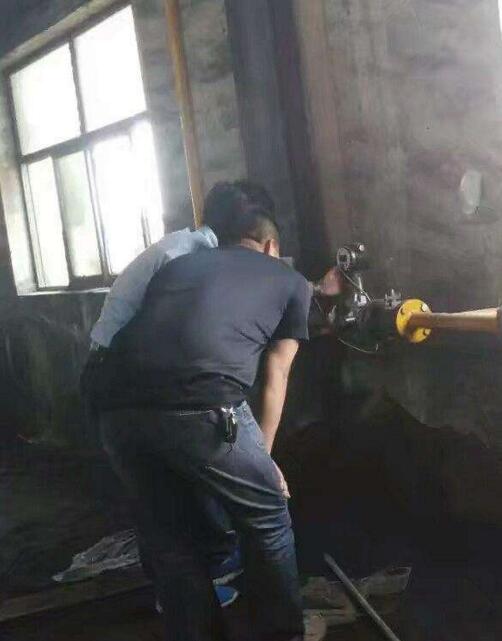

安裝注意事項

1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

2.當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

4.應避免外界強磁場的干擾；

5.在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

6.管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

7.應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

8.安裝流量計之前應先清除管道中的焊渣等雜物。

9.投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。

10.當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；

11.用戶不得自行更改系統的接線方式和任意擰動各個輸出引線接頭；

12.流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

13.定時檢查流量計法蘭處的泄漏情況。
