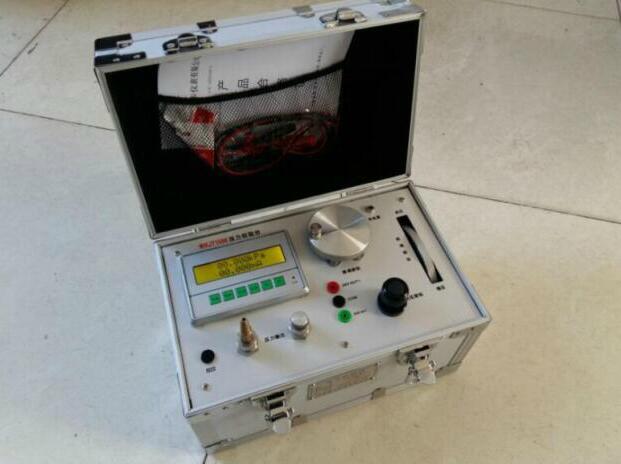

微壓特穩校驗儀

一.YHYJ1806微壓特穩校驗儀用途概述

   YHYJ1806微壓特穩校驗儀(以下簡稱為“校驗儀”﹞，適用于采用壓

力傳感元件，做檢測探頭的各種型號防突儀器檢驗、校準用。是針對煤礦井下

生產條件惡劣，防突儀器現場使用過程中損壞嚴重，需要經常檢驗、校準而設

計的。也實用于防突儀器生產廠家，在生產過程中及產品出廠檢驗中使用。

二.YHYJ1806微壓特穩校驗儀特點:

l、顯示數據直讀。LCD自帶背光燈，可直接清晰顯示kPa和mmH2O值。

2、精度高。微處理器可對零點和線性進行連續修正。

3、自備微壓造壓裝置。手動造壓，帶有粗調和微調旋鈕，減少壓縮空氣的張力。

三.YHYJ1806微壓特穩校驗儀主要技術指標

1、量程范圍:0～±l0Kpa

2、分辨率:Min:1Pa

3、準確度:0.1%FS

4、使用條件:

a、環境溫度:15℃～35℃

b、相對溫度:≦80%RH

c、大氣壓力:86～106KPa

5、過載壓力:滿量程1.5倍

四.YHYJ1806微壓特穩校驗儀校驗規則

1、防突儀器在正常使用中，由使用單位每10天進行一次校驗。

2、使用中的防突儀器經檢測，基本誤差超 出規定要求，應立即停用，進行校準。

3、對防突儀器檢驗、校準按制造廠規定的量程范圍進行。

4、校驗儀允許基本誤差的值小于或等于受檢防突儀器允許基本誤差值的1/3。

5、壓力量程，應滿足防突儀器最大檢驗、校準壓力量程范圍。

五.YHYJ1806微壓特穩校驗儀校驗方法

1、檢 測

a、校驗儀及防突儀器預熱時間推薦選用20min、30min、60min，但不少于20min。

b、檢測點應均勻分布在防突儀器檢驗、校準范圍內，均勻分布點至少為五個點(包括測量上、下限點)。

c、用比較的方法進行檢測。將校驗儀與防突儀器用膠管正確連通，先檢查氣密性，符合要求后再進行檢測。

d、基本誤差檢驗。在防突儀器量程范圍內，由低到高讀取正行程各檢測點的顯示值，當達到最大值時，保持linin，然后逐步減至最小值，并讀取反行程各檢測點的顯示值。

校實測基本誤差，按下列公式計算：

                             Y_F –Y_B

Q= ———× 100%

                     Y

式中:Q—實測基本誤差，%

     Y_F—防突儀器顯示值，KPa或(mmH₂O)

     Y_B—校驗儀顯示值，KPa或(mmH₂O)

     Y—防突儀器的量程，KPa或(mmH₂O)

2、校 準

防突儀器在檢測中發現，實測基本誤差超出防突儀器允許誤差范圍，應進行校準。

a.將校驗儀與防突儀器用膠管正確連通，先檢查氣密性，符合要求后，在常壓下，將校驗儀顯示值調到量程下限零點，穩定后將防突儀器零點差值調回零位。

b.將校驗儀顯示值逐步增至防突儀器量程上限點，穩定后將防突儀器上限點差值調回到上限點。

c.防突儀器校準調試完畢后，再進行檢驗。

注:調整防突儀器零點和滿度，應按防突儀器使用說明書要求進行。

3、檢 驗

按"檢測"步驟進行檢驗。
